تعمیرات تخصصی هندپیس لیزر یکی از مهم ترین خدمات فنی در نگهداری دستگاه های لیزر کلینیکی است، زیرا این قطعه مستقیما وظیفه انتقال انرژی لیزر و خنک سازی سطح پوست را بر عهده دارد. در بسیاری از دستگاه های جدید که از فناوری پیشرفته پلاتینیوم در طراحی سیستم خنک کننده و انتقال انرژی استفاده می کنند، سلامت هندپیس اهمیت بیشتری پیدا می کند. داغ شدن بیش از حد، کاهش قدرت شات، نشتی آب یا ارور های مربوط به جریان آب از نشانه های رایج خرابی هندپیس هستند.
فهرست محتوا
نقش هندپیس در عملکرد دستگاه لیزر
هندپیس در دستگاه های پیشرفته لیزر زیبایی قطعه ای است که انرژی تولید شده در منبع لیزر را به صورت دقیق به سطح پوست منتقل می کند و هم زمان وظیفه خنک سازی ناحیه درمان را نیز بر عهده دارد. کیفیت عملکرد این قطعه مستقیما بر قدرت شات، یکنواختی انرژی و ایمنی درمان تاثیر می گذارد. در صورتی که هندپیس دچار مشکل شود، خروجی دستگاه کاهش پیدا می کند و احتمال آسیب به پوست نیز افزایش می یابد. به همین دلیل بررسی سلامت هندپیس، تمیز بودن گلس و عملکرد صحیح سیستم خنک کننده در نگهداری دستگاه لیزر اهمیت زیادی دارد.
خطرات هندپیس خراب
- کاهش قدرت شات و نتیجه درمان
- داغ شدن بیش از حد هندپیس
- سوختگی پوست مراجعه کننده
- نشتی آب و آسیب به برد
- خرابی لیزر بار و TEC
- ارور های مکرر دستگاه
- توقف کامل دستگاه لیزر
- افزایش هزینه تعمیرات
- کاهش عمر دستگاه
- اختلال در خنک سازی پوست

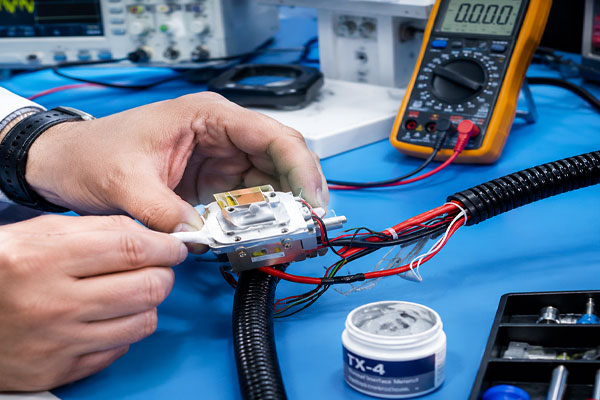

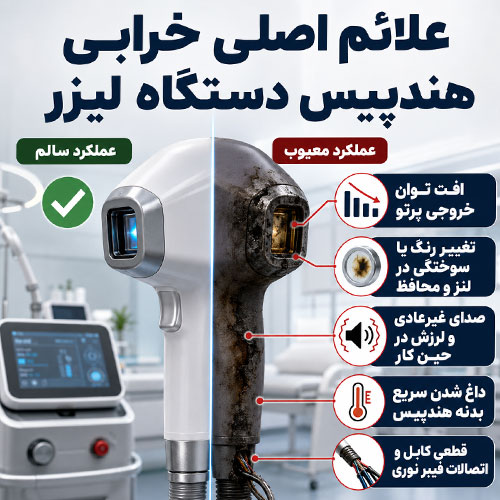

علائم خرابی هندپیس لیزر
شناخت علائم خرابی هندپیس لیزر به اپراتور کمک می کند قبل از آسیب جدی به دستگاه، مشکل را تشخیص داده و برای تعمیر اقدام کند. در بسیاری از دستگاه های جدید الکساندرایت که با توان بالا و سیستم خنک کننده پیشرفته کار می کنند، سلامت هندپیس تاثیر مستقیمی بر کیفیت شات و ایمنی درمان دارد. نشانه هایی مانند داغ شدن غیر عادی هندپیس، کاهش قدرت شات، نشتی آب یا ایجاد خطا در سیستم جریان آب از مهم ترین علائم خرابی هستند.
گاهی نیز دستگاه روشن است اما انرژی لیزر به شکل کامل منتقل نمی شود. این وضعیت معمولا به خرابی قطعات داخلی هندپیس مانند لیزر بار، کریستال یا سیستم خنک کننده مربوط می شود و نیاز به عیب یابی تخصصی دارد.
| علامت خرابی هندپیس لیزر | نکته |
|---|---|
| داغ شدن غیر عادی هندپیس | نشان دهنده مشکل در سیستم خنک کننده یا خرابی TEC |
| کاهش قدرت شات | احتمال افت توان لیزر بار یا آلودگی گلس |
| شات نزدن دستگاه | ممکن است به قطعی اتصال یا ارور سیستم مربوط باشد |
| نشتی آب از هندپیس | خرابی شلنگ داخلی یا اتصالات مسیر آب |
| خنک نکردن سطح پوست | ضعف عملکرد سیستم کولینگ یا گردش آب |
| ایجاد ارور جریان آب | گرفتگی فیلتر یا خرابی سنسور آب |
| صدای غیر عادی هنگام کار | احتمال وجود هوا در مسیر آب یا مشکل پمپ |
داغ شدن غیر عادی هندپیس
داغ شدن بیش از حد هندپیس یکی از نشانه های رایج خرابی در دستگاه های لیزر کلینیکی است. زمانی که سیستم خنک سازی نتواند حرارت تولید شده توسط لیزر را کنترل کند، دمای هندپیس افزایش پیدا می کند و کار با دستگاه دشوار می شود. در این شرایط ممکن است اپراتور احساس کند سطح هندپیس بیش از حد گرم شده و حتی خنک کننده سطح پوست نیز عملکرد مناسبی ندارد. ادامه استفاده از دستگاه در این وضعیت می تواند باعث آسیب دیدن لیزر بار یا سایر قطعات حساس شود و هزینه تعمیرات را افزایش دهد.
Cooling devices ensure the maintenance of a lower temperature at the epidermal level, yet reaching the required higher temperature at the target level.”
دستگاه های خنک کننده دمای سطح پوست را پایین نگه می دارند، در حالی که دمای لازم برای اثر درمانی در ناحیه هدف حفظ می شود.
منبع: pmc
خرابی TEC
قطعه TEC در هندپیس وظیفه ایجاد سرمای موضعی برای محافظت از پوست و کنترل دمای قطعات داخلی را بر عهده دارد. در صورت خرابی این قطعه، سیستم خنک کننده نمی تواند دمای هندپیس را به شکل مناسب کاهش دهد و سطح آن به سرعت گرم می شود. یکی از نشانه های خرابی TEC کاهش سرمای سطح تماس با پوست و افزایش دمای داخلی هندپیس است. در چنین شرایطی ادامه استفاده از دستگاه می تواند به لیزر بار آسیب برساند، بنابراین بررسی و تعویض به موقع این قطعه اهمیت زیادی دارد.
ضعف گردش آب
گردش صحیح آب در سیستم خنک کننده دستگاه لیزر نقش مهمی در کنترل دمای هندپیس دارد. اگر جریان آب در مسیر خنک سازی کاهش پیدا کند، حرارت تولید شده در هنگام شات به خوبی دفع نمی شود و هندپیس به تدریج داغ می شود. این مشکل ممکن است به دلیل گرفتگی مسیر آب، خرابی پمپ یا وجود هوا در سیستم رخ دهد. در بسیاری از موارد نیز استفاده از آب نامناسب باعث ایجاد رسوب در مسیر گردش آب می شود و عملکرد خنک سازی دستگاه را مختل می کند.
کاهش قدرت شات
کاهش قدرت شات یکی از مشکلاتی است که بسیاری از کلینیک ها در استفاده طولانی از دستگاه لیزر با آن مواجه می شوند. در این حالت دستگاه روشن است اما انرژی خروجی به اندازه تنظیم شده به پوست منتقل نمی شود و تاثیر درمان کاهش پیدا می کند. این مشکل ممکن است به دلیل استهلاک قطعات داخلی هندپیس، آلودگی گلس یا ضعف در سیستم انتقال انرژی ایجاد شود. اگر کاهش قدرت شات ادامه پیدا کند، بررسی تخصصی قطعاتی مانند لیزر بار، کریستال و مسیر اپتیک برای تشخیص دقیق مشکل ضروری است.
افت توان لیزربار
لیزر بار منبع اصلی تولید انرژی در بسیاری از دستگاه های لیزر زیبایی محسوب می شود و عملکرد آن تاثیر مستقیم بر قدرت شات دارد. با گذشت زمان و استفاده مداوم، توان خروجی لیزر بار ممکن است کاهش پیدا کند و انرژی تولید شده به اندازه اولیه نباشد. این موضوع باعث می شود شات های دستگاه ضعیف تر شوند و نتیجه درمان به شکل قابل توجهی کاهش یابد. در چنین شرایطی معمولا نیاز به بررسی تخصصی و در صورت لزوم تعویض لیزر بار وجود دارد.
خرابی کریستال
کریستال در مسیر انتقال انرژی لیزر قرار دارد و وظیفه هدایت صحیح نور لیزر به سمت خروجی هندپیس را انجام می دهد. اگر این قطعه دچار آسیب، ترک یا آلودگی شود، انرژی لیزر به صورت کامل منتقل نمی شود و قدرت شات کاهش پیدا می کند. گاهی نیز خروجی انرژی به شکل نامنظم روی پوست پخش می شود. تمیز بودن کریستال و بررسی سلامت آن در سرویس دوره ای دستگاه اهمیت زیادی دارد، زیرا این قطعه نقش مهمی در کیفیت درمان ایفا می کند.
نشتی آب از هندپیس
نشتی آب از هندپیس یکی از مشکلاتی است که می تواند عملکرد دستگاه لیزر را مختل کند و حتی به قطعات الکترونیکی آسیب برساند. این مشکل معمولا به دلیل فرسودگی شلنگ های داخلی، خرابی اتصالات یا آسیب دیدن اورینگ ها رخ می دهد. زمانی که نشتی آب ایجاد شود، فشار سیستم خنک کننده کاهش پیدا می کند و توانایی دستگاه در دفع حرارت کم می شود. در نتیجه احتمال داغ شدن هندپیس و آسیب دیدن قطعات داخلی افزایش می یابد و نیاز به تعمیر سریع وجود دارد.
ترک شلنگ داخلی
در داخل هندپیس لیزر شلنگ هایی برای انتقال آب خنک کننده وجود دارد که وظیفه گردش مداوم آب را بر عهده دارند. اگر این شلنگ ها در اثر فشار، حرارت یا گذشت زمان دچار ترک شوند، آب به بیرون نشت می کند و عملکرد سیستم خنک سازی مختل می شود. این مشکل معمولا با کاهش فشار آب یا مشاهده رطوبت در اطراف هندپیس قابل تشخیص است. تعویض به موقع شلنگ های آسیب دیده از بروز خرابی های جدی تر در دستگاه جلوگیری می کند.
خرابی اتصالات
اتصالات موجود در هندپیس نقش مهمی در حفظ فشار و هدایت صحیح آب در سیستم خنک کننده دارند. اگر این اتصالات به مرور زمان شل شوند یا دچار آسیب شوند، امکان نشتی آب افزایش پیدا می کند. نشتی در محل اتصال شلنگ ها یا قطعات داخلی می تواند باعث کاهش عملکرد خنک سازی و حتی آسیب به مدارهای الکترونیکی دستگاه شود. بررسی دوره ای اتصالات و اطمینان از سالم بودن آن ها یکی از اقدامات مهم در نگهداری صحیح هندپیس لیزر محسوب می شود.

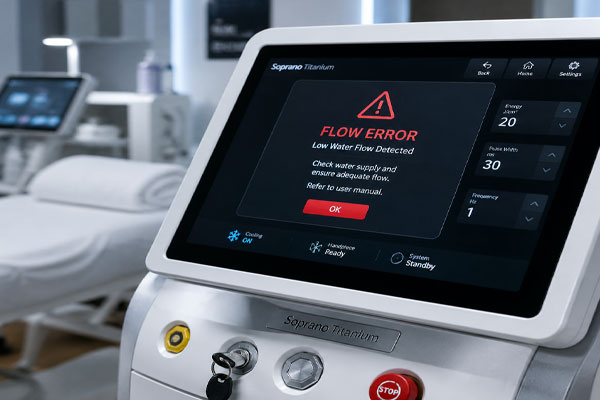

ارور Flow Error
ارور Flow Error یکی از خطاهای رایج در دستگاه های لیزر است که به مشکل در جریان آب سیستم خنک کننده اشاره دارد. زمانی که دستگاه تشخیص دهد جریان آب به اندازه کافی در مدار گردش ندارد، برای جلوگیری از آسیب به قطعات داخلی این خطا را نمایش می دهد. در چنین شرایطی معمولا دستگاه اجازه شات زدن نمی دهد. دلایل این ارور می تواند شامل خرابی سنسور آب، گرفتگی فیلتر یا کاهش فشار پمپ باشد که نیاز به بررسی دقیق دارند.
قطعی سنسور آب
سنسور آب در دستگاه لیزر وظیفه دارد جریان آب در سیستم خنک کننده را کنترل کرده و در صورت کاهش یا قطع جریان، دستگاه را متوقف کند. اگر این سنسور دچار قطعی یا خرابی شود، دستگاه ممکن است به اشتباه ارور جریان آب نمایش دهد یا عملکرد آن مختل شود. در برخی موارد نیز سنسور نمی تواند جریان واقعی آب را تشخیص دهد. بررسی سلامت سیم کشی و عملکرد صحیح سنسور برای رفع این مشکل ضروری است.
گرفتگی فیلتر
فیلتر آب در دستگاه لیزر برای جلوگیری از ورود ذرات و رسوبات به مسیر خنک کننده استفاده می شود. با گذشت زمان ممکن است این فیلتر دچار گرفتگی شود و جریان آب در سیستم کاهش پیدا کند. کاهش جریان آب باعث ایجاد خطای جریان و همچنین افزایش دمای هندپیس می شود. تمیز کردن یا تعویض فیلتر در سرویس دوره ای دستگاه می تواند از بروز این مشکل جلوگیری کرده و عملکرد سیستم خنک کننده را بهبود دهد.
خنک نکردن سطح پوست
یکی از وظایف مهم هندپیس در دستگاه لیزر ایجاد سرمای کافی برای محافظت از پوست در هنگام شات است. اگر سیستم خنک کننده به درستی کار نکند، سطح هندپیس نمی تواند دمای پوست را کنترل کند و احتمال ایجاد درد یا سوختگی افزایش پیدا می کند. این مشکل معمولا به دلیل خرابی قطعات خنک کننده، کاهش جریان آب یا افت عملکرد TEC رخ می دهد. در چنین شرایطی بررسی سریع دستگاه برای جلوگیری از آسیب به مراجعه کننده ضروری است.
خرابی کولینگ
سیستم کولینگ در هندپیس وظیفه دارد گرمای تولید شده در حین شات را کاهش دهد و از افزایش دمای سطح تماس با پوست جلوگیری کند. اگر این سیستم به هر دلیل دچار نقص شود، سرمای کافی ایجاد نمی شود و اپراتور هنگام کار با دستگاه احساس گرمای غیر عادی خواهد داشت. خرابی کولینگ ممکن است به دلیل ضعف در گردش آب، خرابی پمپ یا مشکل در قطعات خنک کننده داخلی رخ دهد و نیاز به بررسی تخصصی دارد.
افت عملکرد TEC
زمانی که عملکرد TEC کاهش پیدا کند، توانایی سیستم در ایجاد سرمای مناسب نیز کاهش می یابد. در این وضعیت ممکن است هندپیس هنوز خنک به نظر برسد اما دمای آن به اندازه کافی پایین نیست تا از پوست محافظت کند. این موضوع می تواند باعث افزایش احساس درد در مراجعه کننده شود. افت عملکرد TEC معمولا به دلیل استهلاک یا استفاده طولانی از دستگاه ایجاد می شود و در بسیاری از موارد نیاز به تعویض این قطعه وجود دارد.

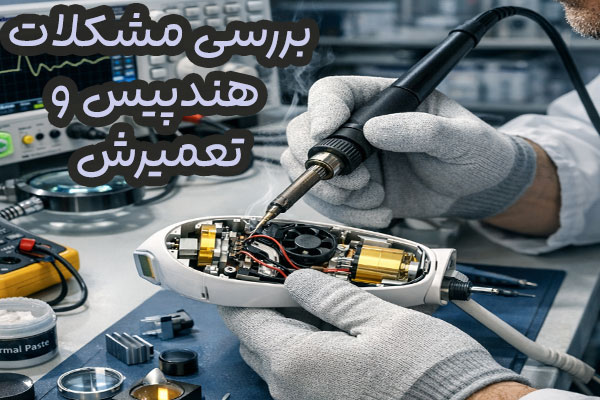

عیب یابی تخصصی
عیب یابی تخصصی هندپیس لیزر فرآیندی است که در آن تمام بخش های مرتبط با انتقال انرژی و سیستم خنک کننده دستگاه بررسی می شوند. در این مرحله تکنسین با بررسی دما، فشار آب، عملکرد قطعات داخلی و کیفیت خروجی شات تلاش می کند منبع اصلی مشکل را شناسایی کند. تشخیص دقیق خرابی اهمیت زیادی دارد، زیرا بسیاری از علائم ممکن است به چند عامل مختلف مربوط باشند. انجام عیب یابی اصولی باعث می شود تعمیر دستگاه با دقت بیشتر و هزینه کمتر انجام شود.
بررسی دمای هندپیس
بررسی دمای هندپیس یکی از اولین مراحل در عیب یابی دستگاه لیزر است. در این مرحله تکنسین با استفاده از ابزار اندازه گیری دمای سطح و قطعات داخلی هندپیس را بررسی می کند تا مشخص شود آیا سیستم خنک کننده به درستی عمل می کند یا خیر. افزایش غیر عادی دما می تواند نشانه ضعف در گردش آب، خرابی TEC یا مشکل در قطعات داخلی باشد. کنترل دمای هندپیس کمک می کند منبع اصلی افزایش حرارت سریع تر شناسایی شود.

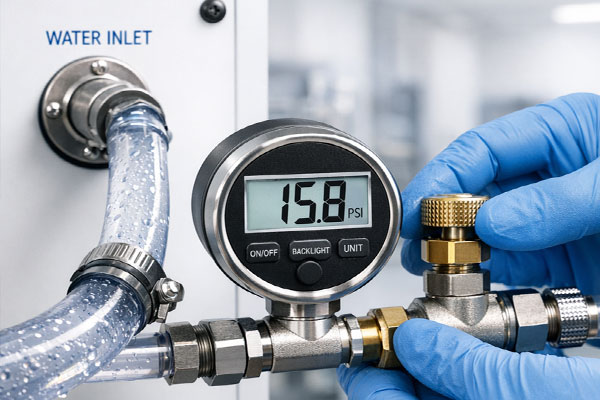

تست فشار آب
فشار مناسب آب در سیستم خنک کننده دستگاه لیزر نقش مهمی در دفع حرارت و حفظ عملکرد پایدار هندپیس دارد. در مرحله تست فشار آب، تکنسین میزان جریان و فشار آب در مسیر گردش را اندازه گیری می کند. اگر فشار آب کمتر از مقدار استاندارد باشد، احتمال وجود گرفتگی در مسیر، خرابی پمپ یا نشتی در سیستم وجود دارد. این تست کمک می کند مشکلات مربوط به سیستم خنک سازی قبل از آسیب دیدن قطعات حساس دستگاه شناسایی شوند.
تست عملکرد TEC
برای اطمینان از سلامت سیستم خنک کننده، عملکرد TEC باید به طور دقیق بررسی شود. در این تست میزان سرمای تولید شده توسط این قطعه و سرعت انتقال حرارت اندازه گیری می شود. اگر TEC نتواند اختلاف دمای مناسب ایجاد کند، احتمال خرابی یا کاهش توان آن وجود دارد. بررسی عملکرد این قطعه اهمیت زیادی دارد، زیرا ضعف در عملکرد TEC می تواند باعث افزایش دمای هندپیس و کاهش ایمنی درمان در دستگاه لیزر شود.
بررسی گلس و کریستال
گلس و کریستال در مسیر خروجی انرژی لیزر قرار دارند و نقش مهمی در کیفیت انتقال نور دارند. در فرآیند عیب یابی هندپیس، این قطعات از نظر آلودگی، ترک یا تغییر شکل بررسی می شوند. وجود هر گونه آلودگی یا آسیب می تواند باعث کاهش قدرت شات یا پخش نامنظم انرژی شود. تمیز کردن گلس و بررسی سلامت کریستال یکی از اقدامات ضروری در سرویس دستگاه لیزر است که به حفظ کیفیت عملکرد آن کمک می کند.

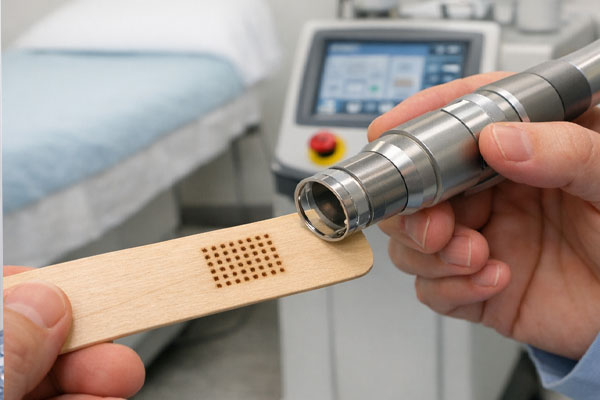

تست شات واقعی
تست شات واقعی یکی از مراحل مهم برای ارزیابی عملکرد هندپیس است. در این مرحله دستگاه در شرایط کنترل شده شات می زند تا قدرت واقعی خروجی انرژی بررسی شود. تکنسین با استفاده از ابزار اندازه گیری انرژی، میزان ژول خروجی را با مقدار تنظیم شده مقایسه می کند. اگر اختلاف قابل توجهی وجود داشته باشد، احتمال خرابی در لیزر بار یا مسیر انتقال انرژی مطرح می شود. این تست اطلاعات دقیقی درباره سلامت سیستم لیزر ارائه می دهد.

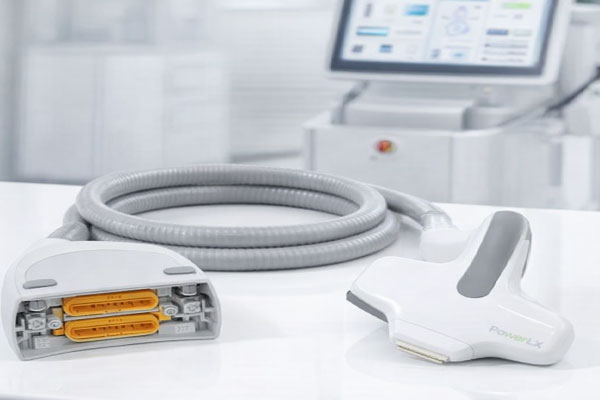

بررسی کانکتورها
کانکتورها در دستگاه لیزر وظیفه انتقال سیگنال و انرژی بین بخش های مختلف را بر عهده دارند. در هندپیس نیز چندین کانکتور برای ارتباط با برد اصلی دستگاه وجود دارد. اگر این اتصالات دچار قطعی، شل شدن یا آسیب شوند، عملکرد هندپیس مختل می شود و ممکن است دستگاه شات نزند یا خطا نمایش دهد. بررسی سلامت کانکتورها و اطمینان از اتصال صحیح آن ها یکی از مراحل مهم در عیب یابی و تعمیر تخصصی هندپیس لیزر محسوب می شود.
هزینه تعمیرات
هزینه تعمیرات هندپیس لیزر به نوع خرابی، مدل دستگاه و قطعات آسیب دیده بستگی دارد. مشکلات ساده مانند نشتی آب یا تعویض گلس هزینه کمتری دارند، اما خرابی لیزر بار یا TEC معمولا هزینه بالاتری ایجاد می کند. انجام سرویس دوره ای و تعمیر به موقع می تواند از خرابی های سنگین و هزینه های چند ده میلیونی جلوگیری کند.
| نوع تعمیر هندپیس لیزر | مشکل | هزینه تقریبی |
|---|---|---|
| تعویض TEC هندپیس | کاهش خنک کنندگی یا داغ شدن هندپیس | ۸ تا ۲۵ میلیون تومان |
| تعویض گلس هندپیس | ترک یا کدر شدن گلس خروجی | ۳ تا ۱۰ میلیون تومان |
| تعمیر نشتی آب | نشتی از شلنگ یا اتصالات داخلی | ۲ تا ۸ میلیون تومان |
| تعویض شلنگ داخلی | پارگی یا فرسودگی مسیر آب | ۳ تا ۱۲ میلیون تومان |
| تعمیر سنسور آب | ارور جریان آب یا Flow Error | ۲ تا ۷ میلیون تومان |
| سرویس کامل هندپیس | تمیز کاری، هواگیری و بررسی قطعات | ۳ تا ۹ میلیون تومان |
| تعویض لیزر بار | کاهش شدید قدرت شات | ۴۰ |
آموزش رفع مشکلات رایج
در دستگاه های لیزر کلینیکی، هندپیس یکی از حساس ترین بخش ها است و بسیاری از مشکلات عملکردی دستگاه از این قسمت شروع می شود. شناخت علائم اولیه خرابی و آشنایی با روش های ساده بررسی می تواند از آسیب های جدی جلوگیری کند. مشکلاتی مانند خنک نکردن مناسب، شات نزدن یا ایجاد صداهای غیر عادی معمولا با بررسی سیستم خنک کننده، اتصالات و قطعات داخلی قابل تشخیص هستند.
چرا هندپیس سرد نمی شود؟
اگر هندپیس دستگاه لیزر سرمای کافی ایجاد نکند، معمولا مشکل به سیستم خنک کننده مربوط می شود. کاهش جریان آب، خرابی قطعه TEC یا وجود هوا در مسیر گردش آب می تواند باعث کاهش عملکرد خنک سازی شود. در چنین شرایطی ابتدا باید سطح آب، عملکرد پمپ و تمیز بودن فیلتر بررسی شود تا از سلامت سیستم خنک کننده اطمینان حاصل گردد.
علت شات نزدن هندپیس
شات نزدن هندپیس یکی از مشکلاتی است که ممکن است در هنگام کار با دستگاه لیزر مشاهده شود. این مشکل گاهی به دلیل قطعی اتصالات هندپیس یا خرابی کانکتورها ایجاد می شود. در برخی موارد نیز ارور های سیستم خنک کننده یا ضعف در لیزر بار می تواند مانع تولید شات شود. بررسی ارور دستگاه اولین قدم برای تشخیص علت این مشکل است.
دلیل بوی سوختگی
استشمام بوی سوختگی از هندپیس دستگاه لیزر نشانه ای جدی از افزایش دما یا خرابی قطعات داخلی است. این وضعیت ممکن است به دلیل داغ شدن بیش از حد لیزر بار، خرابی سیستم خنک کننده یا اتصال نامناسب سیم ها ایجاد شود. در صورت مشاهده چنین علامتی بهتر است دستگاه بلافاصله خاموش شود تا از آسیب بیشتر به قطعات داخلی جلوگیری شود.
علت صدای غیر عادی
ایجاد صدای غیر عادی در هنگام استفاده از هندپیس می تواند نشانه وجود مشکل در سیستم خنک کننده یا مسیر گردش آب باشد. گاهی وجود هوا در مسیر آب یا کاهش فشار پمپ باعث ایجاد صدا در داخل هندپیس می شود. در برخی موارد نیز شل شدن اتصالات داخلی می تواند عامل این صداها باشد و نیاز به بررسی فنی دستگاه دارد.
چرا هندپیس بیش از حد داغ می شود؟
افزایش بیش از حد دمای هندپیس معمولا به ضعف در دفع حرارت مربوط می شود. اگر جریان آب در سیستم خنک کننده کاهش پیدا کند یا قطعه TEC عملکرد مناسبی نداشته باشد، حرارت تولید شده در زمان شات در هندپیس باقی می ماند. ادامه استفاده از دستگاه در این شرایط می تواند باعث آسیب به لیزر بار و کاهش عمر دستگاه شود.
سوالات رایج درباره تعمیرات تخصصی هندپیس لیزر
بهترین نوع آب برای سیستم خنک کننده دستگاه لیزر چیست؟
برای جلوگیری از رسوب در مسیر گردش آب، معمولا از آب چند بار تقطیر شده یا آب دیونیزه استفاده می شود. استفاده از آب معمولی یا آب شهری می تواند باعث ایجاد رسوب در فیلتر و شلنگ های داخلی شود و عملکرد خنک کننده دستگاه را کاهش دهد.
آیا استفاده طولانی از دستگاه باعث خرابی هندپیس می شود؟
بله، استفاده مداوم و بدون استراحت از دستگاه لیزر می تواند باعث افزایش دمای قطعات داخلی هندپیس شود. این موضوع به مرور زمان به قطعاتی مانند لیزر بار و سیستم خنک کننده فشار وارد می کند و احتمال خرابی آن ها را افزایش می دهد.
هندپیس لیزر هر چند وقت یک بار باید سرویس شود؟
در بیشتر دستگاه های لیزر کلینیکی توصیه می شود هندپیس هر ۶ تا ۱۲ ماه یک بار سرویس کامل شود. این سرویس شامل بررسی مسیر آب، تمیز کردن گلس خروجی، کنترل عملکرد سیستم خنک کننده و بررسی اتصالات داخلی است.
